RCBO là một trong những thiết bị bảo vệ hệ thống điện quan trọng và được sử dụng rộng rãi trong công trình xây dựng hiện nay. Tuy nhiên, không phải ai cũng hiểu rõ tính năng và cách sử dụng của RCBO. Vì vậy, trong bài viết này, chúng ta sẽ cùng tìm hiểu về RCBO và những điều cần biết khi mua để đảm bảo an toàn cho hệ thống điện của bạn.
RCBO là gì?
RCBO (Residual Current Breaker with Overload protection) là một thiết bị bảo vệ hệ thống điện tự động, kết hợp giữa chức năng ngắt mạch dòng chảy còn lại và bảo vệ quá tải.

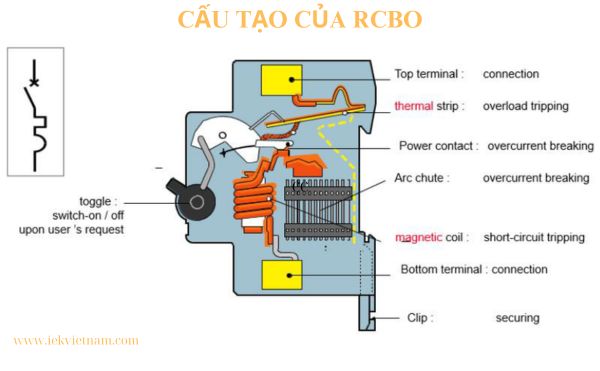

Cấu tạo RCBO
ARV divider- Buồng dập hồ quang:
Với thiết kế có những tấm kim loại ghép lại với nhau, khoảng trống giữa những tấm kim loại này có tác dụng để chia nhỏ lượng hồ quang ra nhằm để dập và giảm lượng nhiệt sinh ra.
Buồng dập hồ quang được đặt ở 1 vị trí hợp lý, bao quanh nó là những vật liệu dùng để cách ly với các phân tử khác bên ngoài. Ngoài ra còn có 1 lượng hồ quang được sinh ra ở tiếp điểm chính.
Có 2 loại dập hồ quang đó là: Hồ quang kiểu nữa kín và hồ quang kiểu hở.
Đặc điểm của 2 loại này là khác nhau ở lớp vỏ kín của MCB và lỗ thoát khí. Trong đó kiểu hở dùng điện áp lớn 50KA và có thể chịu được điện áp là 100V.
Hồ dập quang dùng những tấm thép xếp thành lưới để ngăn thành nhiều đoạn khác nhau.
RCD circuit board – bảng mạch RCD:
RCD được hiểu là thiết bị dùng để ngắt mạch điện tự động khi mất sự cân bằng giữa cường độ dòng điện cặp dây pha và dây trung tính.
Khi có 1 cặp dây điện khác nhau về dòng điện thì nam châm sẽ đo sự khác biệt này và tự ngắt tiếp điểm cung cấp điện.
Thermal Overload detection: đây là một bộ phận phát hiện ra quá tải nhiệt.
Manual switch: đóng/mở- chuyển đổi bằng tay.
RCD test button: đây là nút kiểm tra RCD.
Short circuit detection: được coi là cuộn dây phát hiện ngắn mạch.
RCD toroid- RCD hình xuyến: được gọi là bộ phận nhạy cảm của dòng rò bên trong RCD với một biến dòng vi sai.
ARC chute: gọi là máng dập hồ quang.
Ưu điểm của RCBO
- Tính năng kết hợp: kết hợp giữa chức năng ngắt mạch dòng chảy còn lại và bảo vệ quá tải, giúp tiết kiệm không gian và chi phí cho hệ thống điện.
- Tự động hoạt động: có tính năng tự động ngắt mạch khi phát hiện sự cân bằng dòng điện vào và ra không đúng, giúp bảo vệ hệ thống khỏi các nguy cơ gây cháy nổ.
- Độ nhạy cao: có độ nhạy cao, chỉ cần dòng điện chảy còn lại nhỏ hơn 30mA là có thể tự động ngắt mạch, giúp bảo vệ an toàn cho hệ thống điện.
- Dễ dàng lắp đặt và sử dụng: có thiết kế nhỏ gọn, dễ dàng lắp đặt và sử dụng trong các công trình xây dựng.
- Độ tin cậy cao: được sản xuất theo tiêu chuẩn chất lượng cao, đảm bảo tính tin cậy và độ bền của thiết bị.
Các lỗi thường gặp khi sử dụng
Mặc dù RCBO là một thiết bị bảo vệ hệ thống điện rất hiệu quả, tuy nhiên cũng có thể xảy ra các lỗi khi sử dụng. Dưới đây là những lỗi thường gặp khi sử dụng RCBO:
Lỗi không ngắt mạch
Trong trường hợp RCBO không ngắt mạch khi phát hiện sự cân bằng dòng điện vào và ra không đúng, có thể do các nguyên nhân sau:
- Thiết bị bị hư hỏng: Nếu RCBO đã bị hư hỏng, nó sẽ không hoạt động đúng cách và không thể ngắt mạch khi cần thiết.
- Kết nối không chính xác: Nếu các kết nối của RCBO không chính xác, nó sẽ không hoạt động đúng cách và không thể ngắt mạch khi cần thiết.
- Điện áp hoạt động không phù hợp: Nếu điện áp hoạt động của RCBO không phù hợp với điện áp của hệ thống, nó sẽ không hoạt động đúng cách và không thể ngắt mạch khi cần thiết.
Lỗi ngắt mạch sai
Trong trường hợp RCBO ngắt mạch sai, có thể do các nguyên nhân sau:
- Điện áp hoạt động không phù hợp: Nếu điện áp hoạt động của RCBO không phù hợp với điện áp của hệ thống, nó có thể ngắt mạch sai khi không cần thiết.
- Độ nhạy không đúng: Nếu độ nhạy của RCBO không đúng, nó có thể ngắt mạch sai khi không cần thiết.
- Thiết bị bị hư hỏng: Nếu RCBO đã bị hư hỏng, nó có thể ngắt mạch sai khi không cần thiết.
Lựa chọn RCBO phù hợp với hệ thống điện
Điện áp hoạt động
Điện áp hoạt động của RCBO phải phù hợp với điện áp của hệ thống điện. Nếu điện áp của hệ thống là 220V, bạn cần chọn RCBO có điện áp hoạt động là 220V.
Dòng điện hoạt động
Dòng điện hoạt động của RCBO cũng cần phù hợp với dòng điện của hệ thống. Bạn cần kiểm tra dòng điện của các thiết bị điện được kết nối với hệ thống để chọn RCBO có dòng điện hoạt động phù hợp.
Độ nhạy
Độ nhạy của RCBO cần phù hợp với yêu cầu của hệ thống. Nếu hệ thống cần thay đổi độ nhạy cao, bạn cần chọn RCBO có độ nhạy 30mA.
Loại cầu chì
Loại A: nhạy với dòng điện xoay chiều và dòng điện một chiều (phù hợp cho các thiết bị điện tử).
Loại AC: chỉ nhạy với dòng điện xoay chiều (phù hợp cho hầu hết các ứng dụng dân dụng).
