MCCB IEK Karat VA88-40 Master 3P 500A 35kA là một trong những loại MCCB được sản xuất bởi thương hiệu IEK- một trong những thương hiệu nổi tiếng tại Nga. Sản phẩm này có khả năng chịu tải lớn và đáp ứng được các yêu cầu về an toàn điện trong hệ thống điện công nghiệp. Trong bài viết này, hãy cùng IEK tìm hiểu về MCCB IEK KARAT VA8840 MASTER 3P 500A 35kA, từ giới thiệu sản phẩm, ưu điểm, thông số kỹ thuật cho đến ứng dụng của nó trong hệ thống điện.

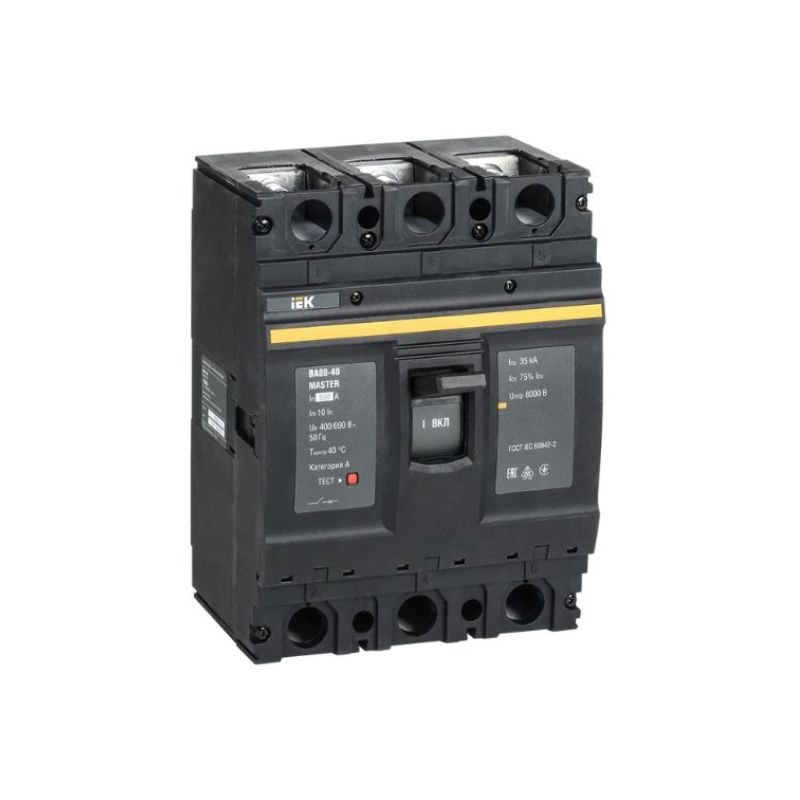

Sơ lược về MCCB IEK Karat VA88-40 Master 3P 500A 35kA
Là sản phẩm của IEK được sản xuất theo dây chuyền công nghệ tiên tiến, được thiết kế để bảo vệ mạng điện khỏi dòng điện ngắn mạch, dòng điện quá tải, sụt áp không thể chấp nhận được, cũng như để dẫn dòng điện ở chế độ bình thường.
Bộ ngắt mạch được sản xuất với 5 kích cỡ, được trang bị bộ nhả nhiệt từ cho dòng điện từ 16 đến 800A và bộ nhả điện tử cho dòng điện từ 125 đến 800A.
Thông số kỹ thuật
| Dòng điện định mức, A | 500 |
| Số cột | 3 |
| Công suất cắt định mức Icu ở 400 V 50 Hz, kA | 35 |
| Hiệu suất | Văn phòng phẩm |
| Loại chuyến đi | Nhiệt, điện từ |
| Điện áp danh định, V | 400…690 |
| Loại sản phẩm/linh kiện | Bộ ngắt mạch vỏ đúc |
| Tổn thất năng lượng, W | 288.0 |
| Nhiệt độ vận hành, °C | -40…60 |
| Số tiếp điểm chuyển đổi phụ trợ | 0 |
| Ổ động cơ tích hợp | Không |
| Loại kết nối mạch nguồn | Kết nối vít |
| Bảo vệ chống chạm đất toàn diện | Không |
| Tần số mạng, Hz | 50 |
| Chiều rộng, mm | 210.0 |
| Chiều cao, mm | 303.0 |
| Độ sâu, mm | 103.0 |
| Ic khả năng vô hiệu hóa tối đa của nô lệ được xếp hạng, kA | 26,25 |
| Độ ẩm không khí tương đối | 50% |
| Thích hợp để lắp thanh ray DIN | Không |
| Chế độ vận hành | Dài |
| Với chuyến đi trực tiếp | Có |
| Mức độ bảo vệ – IP | IP30 |
| Đánh giá thiết bị đầu cuối IP | IP00 |
| Loại điều khiển | Bật công tắc |
| Trọng lượng, kg | 9.900 |
| Độ cao, m | < 2000 |
| Phạm vi cài đặt hiện tại của chuyến đi, A | 10In |
| Phiên bản khí hậu | UHL3 |
| Số lượng Tiếp điểm NC phụ trợ đã đóng | 0 |
| Số liên hệ mở-KHÔNG phụ trợ | 0 |
| Thiết kế nhạc cụ | Thiết bị mở rộng nhúng |
| Chống mòn lông, chu kỳ | < 4000 |
| Động cơ truyền động tùy chọn | Có |
| Sự hiện diện của phát hành điện tử | Không |
| Điện áp chịu xung định mức, kV | 8 |
| Điện áp định mức, V | 690…690 |
| Điện áp cách điện định mức Ui, V | 800 |
| Dòng điện liên tục định mức Iu, A | 500 |
| Cài đặt ngắt nhiệt, A | 500 |
| Cài đặt chuyến đi từ Im, A | 10 In |
| Khả năng chống mài mòn điện, chu kỳ | < 2000 |

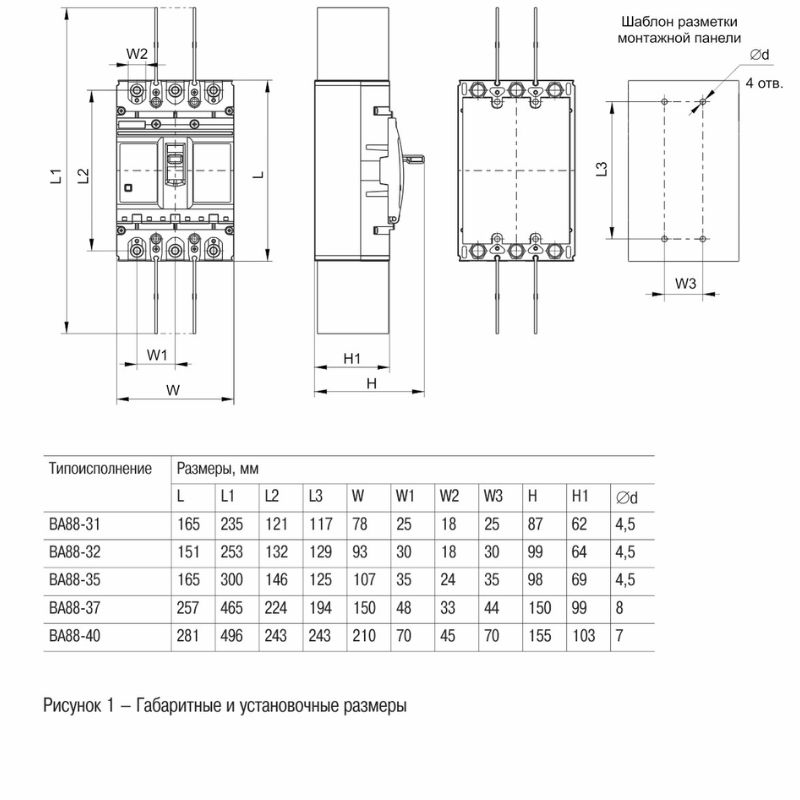

Sơ đồ nối dây của MCCB IEK Karat VA88-40 Master 3P 500A 35kA
Ưu điểm của MCCB IEK Karat VA88-40 Master 3P 500A 35kA
- Thiết kế nhỏ nhỏ giúp tiện ghi trong quá trình lắp ráp và sử dụng
- Khả năng chịu tải lớn điện áp hoạt động lên đến 690V
- Dễ dàng lắp đặt ở mọi vị trí ( dọc/ngang) và vận hành
- Tuân thủ Chỉ thị RoHS 2002/ 95 /EC, hạn chế hàm lượng các chất có hại trong sản phẩm.
- Ngắt nhanh, đáng tin cậy ở dòng điện thấp, ngắt từ nhiệt ở 10 In.
- Bảo vệ an toàn cho hệ thống điện, có khả năng ngắt mạch nhanh chóng khi xảy ra sự cố, giúp bảo vệ hệ thống điện và người sử dụng khỏi nguy cơ chập điện và cháy nổ.
- Ngoài ra còn có nhiều loại phụ kiện và có thể cài đặt cực.
Ứng dụng của MCCB IEK Karat VA88-40 Master 3P 500A 35kA
Với khả năng chịu tải lớn điện áp hoạt động lên đến 690V nên MCBB này được sử dụng nhiều trong hệ thống điện của công nghiệp và dầu khí, năng lượng, bất động sản thương mại, cơ sở hạ tầng và nông nghiệp.
