Bạn có bao giờ thắc mắc tại sao khi điện quá tải, cầu dao tự động lại bị ngắt không? Câu trả lời nằm ở thiết bị MCB. Vậy MCB là gì? Cấu tạo, nguyên lí hoạt động như thế nào? Hãy cùng tôi tìm hiểu nhé.
Giới thiệu về MCB
MCB là gì?
MCB là cầu dao tự động, dùng để ngắt mạch điện khi quá tải hoặc ngắn mạch. Nó được sử dụng rộng rãi trong các công trình điện dân dụng và công nghiệp. Khi dòng điện đi qua vượt giá trị đã được cài đặt thì MCB sẽ tự động mở ra. Khi dòng điện trở lại bình thường thì MCB sẽ đóng lại mà không cần thao tác dùng tay.
Nhiệm vụ của MCB
Bảo vệ hệ thống dòng điện và các thiết bị trong các trường hợp dòng điện bị quá tải hoặc ngắn mạch. MCB được sử dụng như sự thay thế cho bộ chuyển mạch cầu chì trong các hệ thống mạch điện.

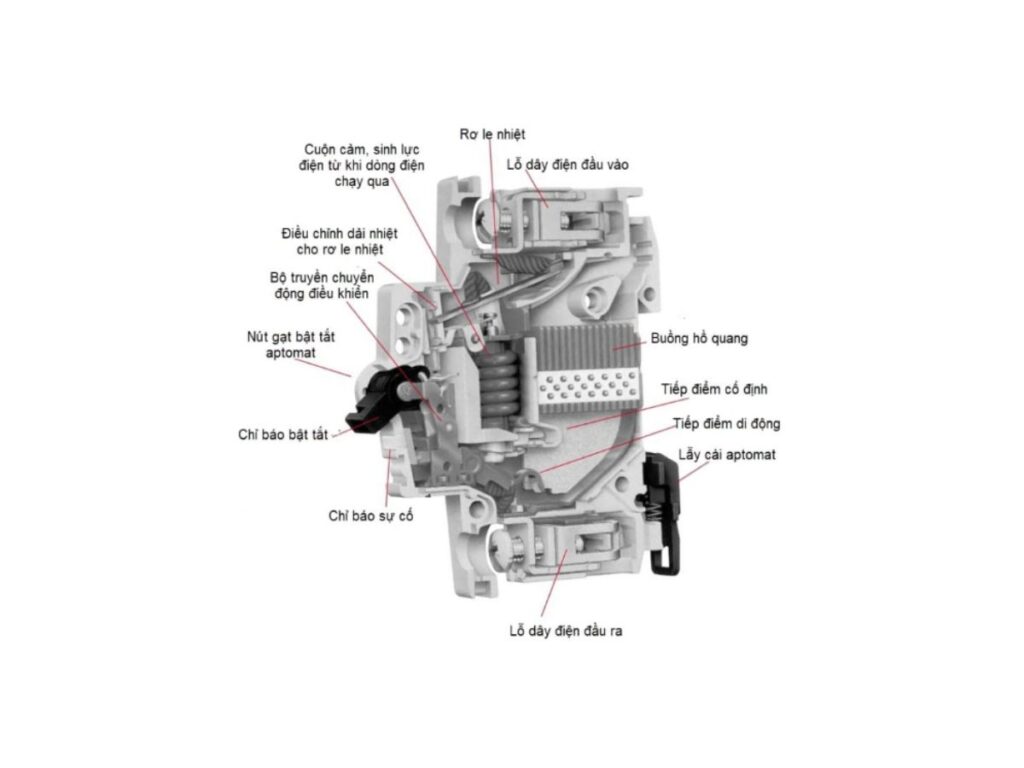

Cấu tạo của MCB
Gồm 4 thành phần chính: Tiếp điểm, hộp dập hồ quang, cơ cấu truyền động cắt và móc bảo vệ. Chức năng của từng bộ phận:
- Tiếp điểm: Khi đóng mạch tiếp điểm hồ quang sẽ đóng trước, tiếp theo sẽ đến tiếp điểm phụ và cuối cùng là tiếp điểm chính. Còn khi ngắt mạch thì tiếp điểm chính sẽ mở trước, tiếp điểm phụ mở sau, cuối cùng là hồ quang điện.
- Hộp dập hồ quang: Hộp dập quang chứa nhiều tấm thép xếp thành lưới và ngăn thành nhiều đoạn khác nhau để tạo điều kiện thuận lợi cho việc dấp tắt hồ quang.
- Cơ cấu truyền động MCB: Có 2 phương pháp truyền động cắt MCB là bằng tay và bằng cơ điện. Đối với truyền động cắt MCB điều khiển bằng tay được thực hiện với những MCB có dòng điện định mức không cao. Còn đối với loại điều khiển bằng cơ điện thì được thực hiện với các MCB có dòng điện lớn hơn.
- Móc bảo vệ: Có vai trò bảo vệ thiết bị điện không bị quá tải và ngắn mạch. Có 2 loại móc bảo vệ: Móc kiểu điện từ và móc kiểu rơ le nhiệt.
Nguyên lý hoạt động
Nguyên lý CB dòng điện cực đại
- Khi đóng điện thì dòng điện cực đại sẽ ở trạng thái bình thường, CB giữ ở trạng thái đóng tiếp điểm khi mốc (2) khớp nối với mốc (3) vào một cụm tiếp điểm cộng.
- Bật CB ở trạng thái ON, với dòng điện định mức nam châm điện (5) và phần ứng (4) không hút nhau.
- Khi mạch điện bị quá tải hay ngắn mạch, lực hút điện từ ở nam châm điện (5) và phần ứng (4) không hút nhau.
- Khi mạch điện bị quá tải hay ngắn mạch, lực hút điện từ ở nam châm điện (5) lớn hơn lực lò xo (6) làm cho nam châm điện (5) hút phần ứng (4) xuống và làm bật nhả mốc (3). Mốc (5) sẽ được thả tự do, lò xo (1) được thả lỏng, kết quả các tiếp điểm của CB được mở và mạch điện bị ngắt.

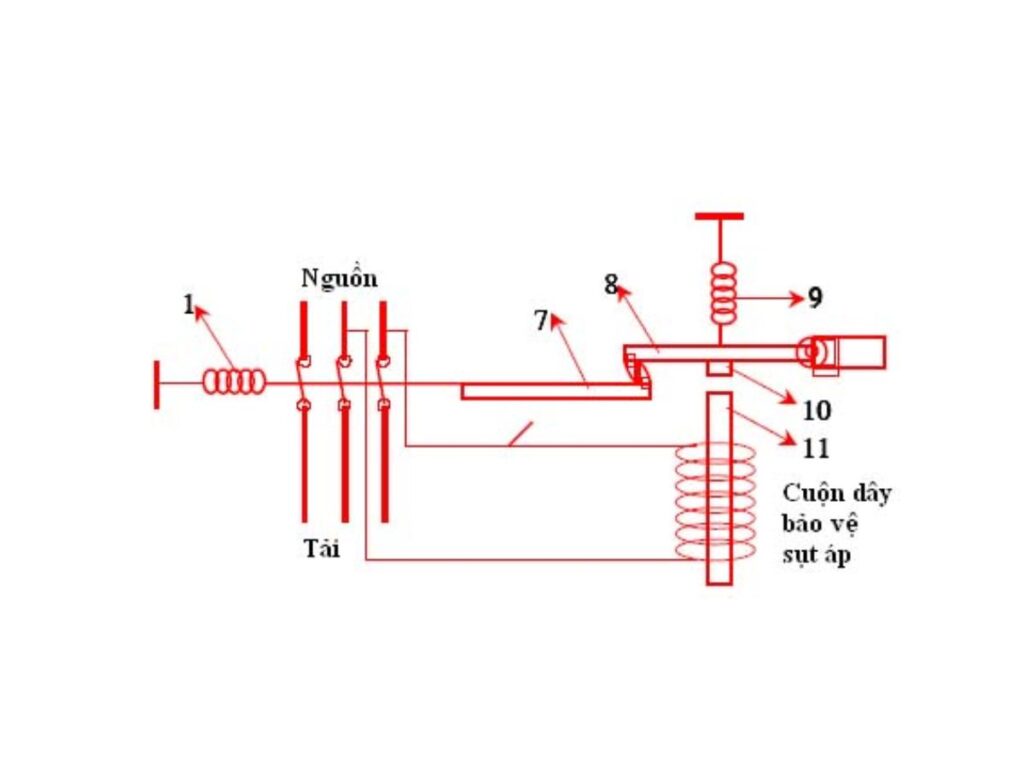

Nguyên lý CB điện áp thấp
- Bật CB ở trạng thái ON, điện áp định mức của nam châm điện (11) và phần ứng (10) sẽ hút lại với nhau.
- Khi áp suất thấp quá mức, nam châm điện (11) sẽ nhả phần ứng (10) ra, lò xo (9) kéo mốc (8) bật lên, mốc (7) được thả lỏng tự do, lò xo (1) dược thả lỏng. Kết quả các tiếp điểm của CB được mở và mạch điện bị ngắt.
Ứng dụng của MCB
MCB hay thiết bị đóng cắt khác rất phổ biến trong đời sống. Hiện tại MCB đang được sử dụng rộng rãi ở các công trình công nghiệp và công trình dân dụng. Càng thông dụng hơn khi MCB được lắp đặt ở gia đình, công trình lớn như: Trung tâm thương mại, khách sạn, nhà hàng và các căn hộ chung cư,… giúp bảo vệ cho con người.
