Description
Máy cắt dòng điện vi sai không có bảo vệ quá dòng tích hợp loại VD3-63 của dòng KARAT được thiết kế để tự động ngắt nguồn khi có lỗi cách điện trong mạch điện xoay chiều một pha và ba pha có điện áp định mức lên đến 400 V và tần số 50 Hz. Các công tắc là loại cơ điện và độc lập về mặt chức năng với điện áp lưới và được thiết kế để sử dụng trong các tòa nhà dân dụng, công cộng và công nghiệp, trên các công trường xây dựng và được lắp đặt trong các thiết bị đầu vào và đầu ra hoàn chỉnh điện áp thấp, với cấp độ bảo vệ không dưới IP30. VDT không được thiết kế để ngắt dòng điện ngắn mạch và quá dòng.
Thông số kỹ thuật
| Dòng điện sơ cấp, A | 25 |
| Số lượng cực | 4 |
| Dòng điện dư quy ước ngắn mạch, kA | 6 |
| Dòng điện lỗi định mức, A | 0,03 |
| Loại dòng rò rỉ | AC |
| Bảo vệ có chọn lọc | KHÔNG |
| Khả năng chịu dòng điện đột biến, kA | – |
| Tiết diện cáp đầu vào tối đa, mm² | 50 |
| Độ bền mài mòn cơ học, chu kỳ | 10000 |
| Mô men siết chặt, nm | 2 |
| Độ bất biến điện áp xung định mức, kV | 6 |
| Điện áp cách điện định mức Ui, B | 415 |
| Dòng điện dư danh nghĩa không tắt, mA | 15.0 |
| Điện áp định mức danh nghĩa, B | 400 |
| Dòng điện định mức danh nghĩa, A | 25 |
| Dòng điện ngắn mạch có điều kiện danh nghĩa Icn, A | 6000 |
| Khả năng cắt ngắn mạch (Icw), kA | 6 |
| Chế độ hoạt động | Liên tục-S1 |
| Mức độ bảo vệ (IP) | IP20 |
| Phương pháp lắp đặt | Đường ray DIN (DRA) |
| Tính thường xuyên | 50/60Hz |
| Chiều rộng theo số khoảng cách mô-đun | 4 |
| Chống mài mòn điện, chu kỳ | 4000 |
| Nhiệt độ môi trường trong quá trình vận hành, °C | -25…45 |
| Tiết diện dây dẫn có thể kết nối nhiều dây, mm² | 1,5…35 |
| Tiết diện dây dẫn có thể kết nối lõi đặc, mm² | 1,5…50 |

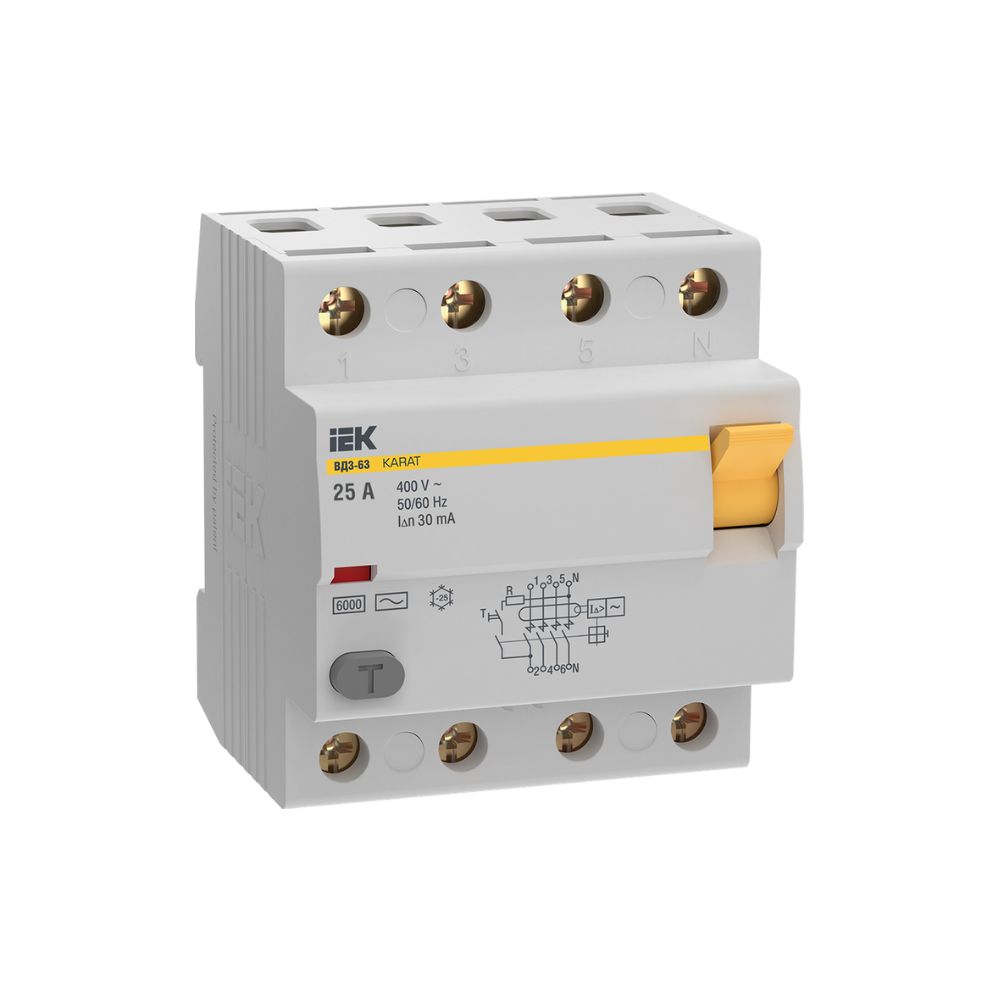

Ưu điểm của RCCB IEK KARAT MDV20-4-025-030 4P 25A 30mA 6KA TYPE AC
- Mạch cơ điện không có linh kiện điện tử.
- Lực siết chặt vít đầu cực bằng tua vít là 4 Nm.
- Dòng điện định mức ngắn mạch 6 kA.
- Chỉ báo vị trí tiếp xúc độc lập.
- Phạm vi nhiệt độ rộng từ -25°C đến +45°C.
- Không có điện năng tiêu thụ riêng và vẫn duy trì hoạt động ngay cả khi dây trung tính bị đứt.
- Các khía trên các đầu tiếp xúc làm giảm sự mất nhiệt và tăng độ ổn định cơ học của kết nối.
