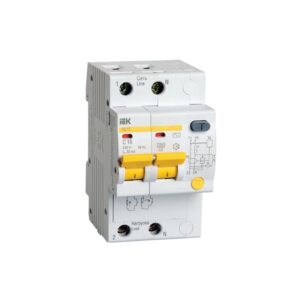

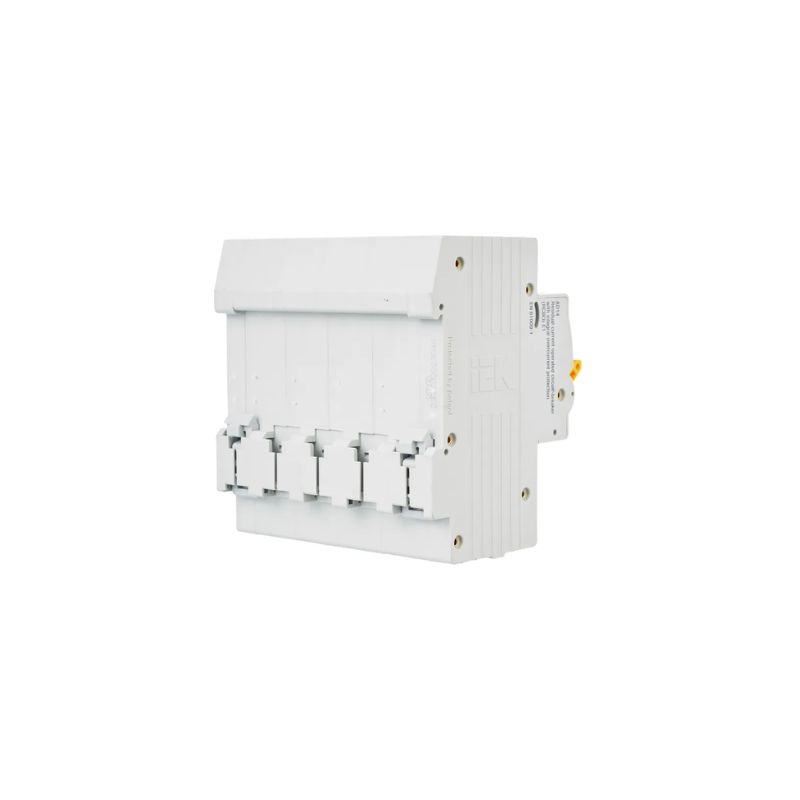

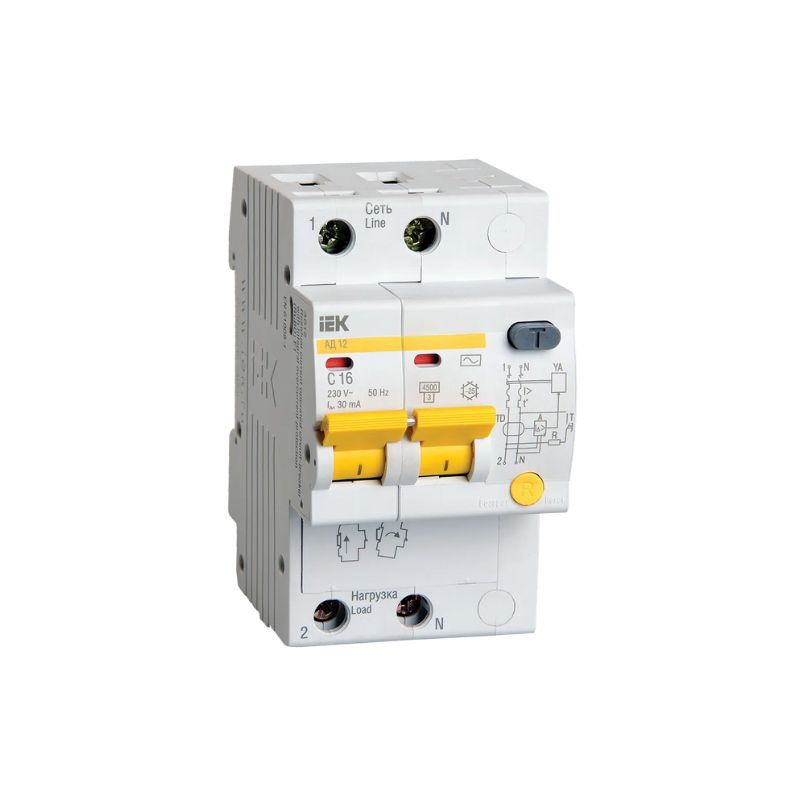

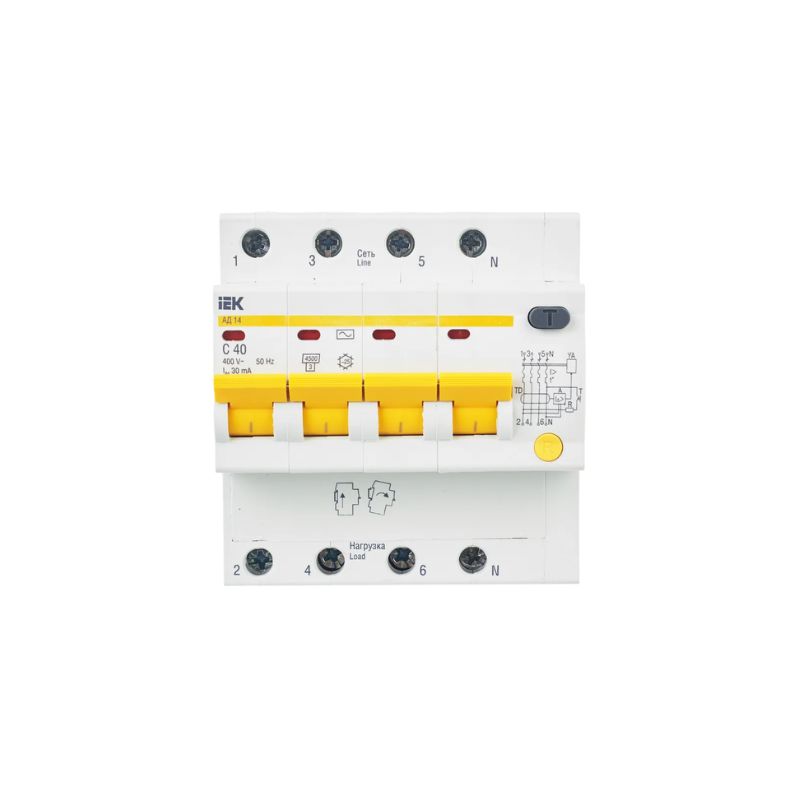

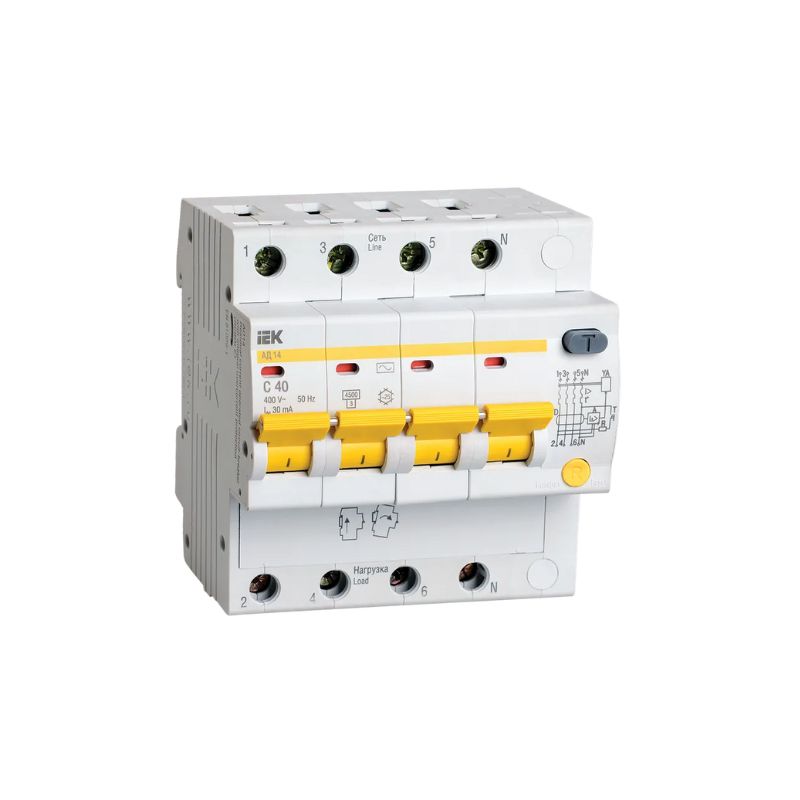

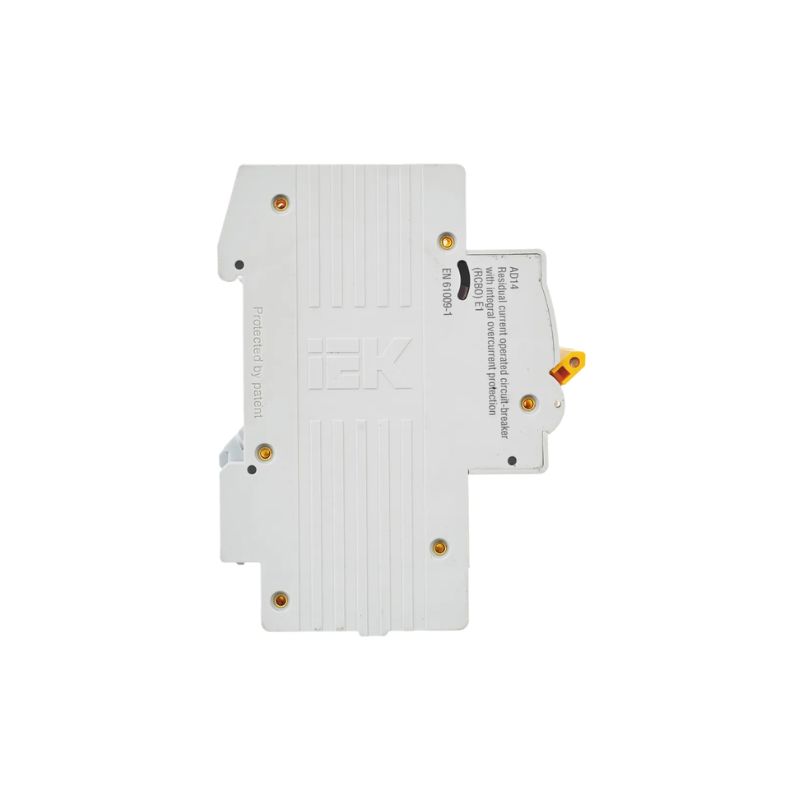

RCBO IEK KARAT AD14 4P 6A 4.5KA 10MA

Description

Cầu dao chống rò điện có bảo vệ quá tải (RCBO) AD12 và AD14 là cầu dao bảo vệ tác động nhanh đảm bảo: – phiên bản có cài đặt ngắt 10, 30 và 100 mA: bảo vệ con người khỏi bị điện giật trong trường hợp vô ý tiếp xúc trực tiếp với các bộ phận mang điện của thiết bị điện; – phiên bản có cài đặt ngắt 300 mA: bảo vệ chống cháy do đánh lửa cách điện của các bộ phận mang điện; – bảo vệ chống quá tải và đoản mạch; – bảo vệ chống điện áp lưới tăng quá mức cho phép (AD12M).

Các thiết bị có dấu hiệu ngắt do dòng điện chênh lệch và AD12M cũng có đèn LED chỉ báo trạng thái BẬT. AD12M duy trì khả năng hoạt động khi điện áp nguồn giảm xuống 110 V.

Các thiết bị sử dụng bộ ngắt mạch VA47-29 là cụm chuyển mạch.

Thông số kỹ thuật RCBO IEK KARAT AD14 4P 6A 4.5kA 10mA

Dòng điện định mức, A	6
Số cột	4
Dòng điện rò rỉ định mức, A	0,01
Loại dòng rò	Biến thiên (AC)
Khả năng phá vỡ, kA	4.5
Đặc tính hành trình – đường cong hiện tại	C
Điện áp phụ định mức, W	230/400
Loại điện áp	Biến thiên (AC)
Số cột được bảo vệ	4
Cáp vào tối đa., mm²	35
Độ sâu cài đặt – hốc, mm	72,1
Sự hiện diện của bộ nhả vi sai	Có
Sự hiện diện của sự giải phóng nhiệt	Có
Sự hiện diện của sự giải phóng điện từ	Có
Sự hiện diện của phát hành điện tử	Không
Điện áp chịu xung định mức, kV	4
Tổng số cọc	4
Khả năng cắt đứt theo EN 60898, kA	4,5
Khả năng ngắt theo tiêu chuẩn IEC 60947-2, kA	4,5
Tắt máy trung lập	Có
Mức độ bảo vệ – IP	IP20

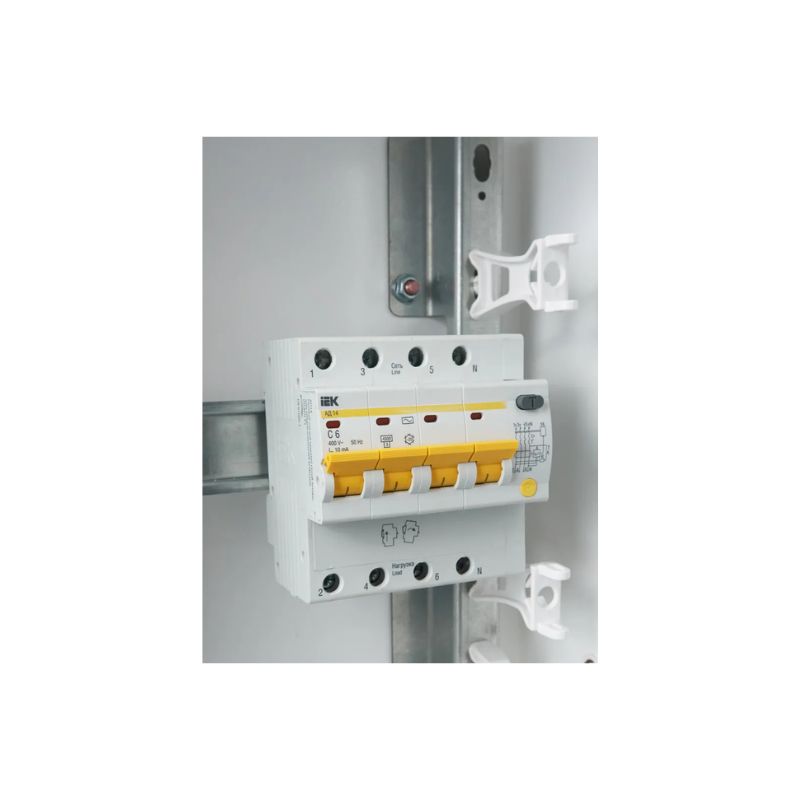

Kiểu lắp	Đường ray
Loại kết nối	Kết nối vít
Loại chuyến đi	Nhiệt, điện từ
Tần suất	50Hz
Chiều rộng theo số lượng khoảng cách mô-đun	4,9

Ưu điểm của RCBO IEK KARAT AD14 4P 6A 4.5kA 10mA

Hệ thống triệt tiêu hồ quang cải tiến: bằng sáng chế số RU 139886.
Có thể kết nối đồng thời bằng thanh FORK và dây dẫn mềm để phân phối nguồn điện qua các đầu cuối phía trên, cũng như kết nối bằng thanh PIN.
Tăng cường độ chắc chắn trong khu vực kết nối dây dẫn nhờ có thêm hai đinh tán và tấm chắn chắc chắn.
Chỉ thị vị trí tiếp điểm.

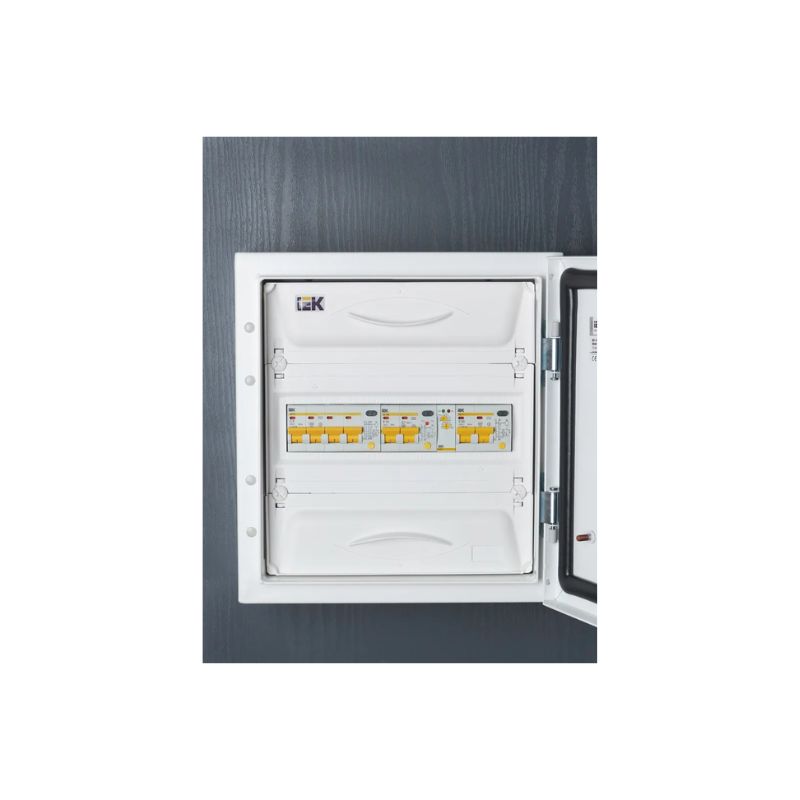

Thiết kế tiết kiệm năng lượng nhỏ gọn: do sử dụng cụm vi sai kích thước nhỏ hơn nên tiết kiệm được không gian trong tủ.
Vật liệu composite được hàn với bạc giúp cải thiện khả năng chống mài mòn của cụm tiếp điểm và giảm điện trở nhất thời.
Thiết kế mới của AD12/12M/14 cho phép gắn thêm thiết bị (KS47, KSV47) mà không cần sử dụng vít.
Chỉ báo vấp do chênh lệch dòng điện – nút “Khởi động lại”.
Chỉ báo LED về sự hiện diện của điện áp trên các đầu cuối “Tải” và bảo vệ tích hợp chống quá điện áp kéo dài (265 V, 0,5 giây) (AD12M).

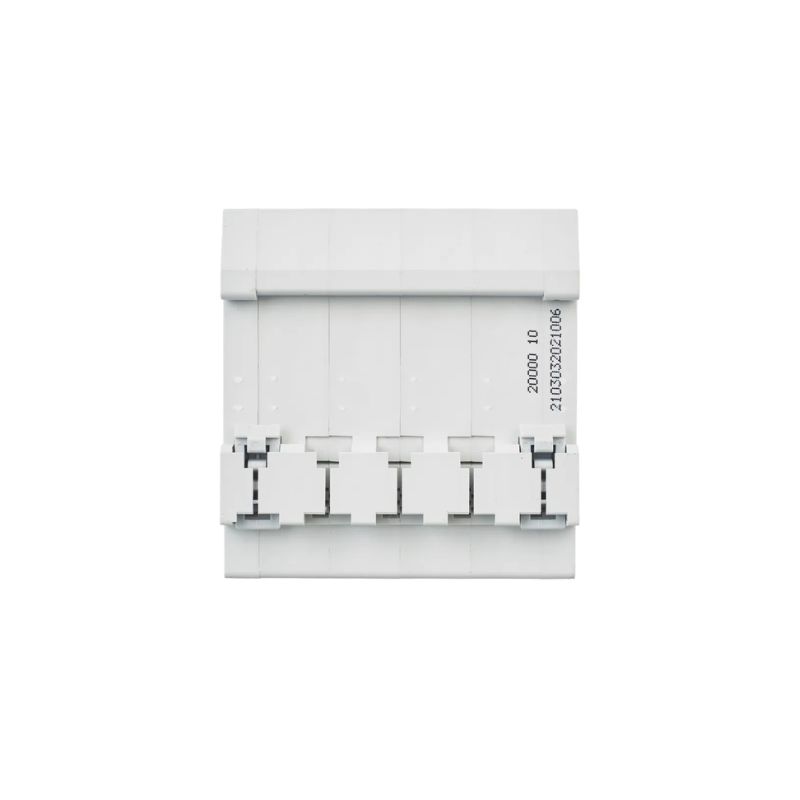

Gắn/gỡ thuận tiện mà không cần dụng cụ.
