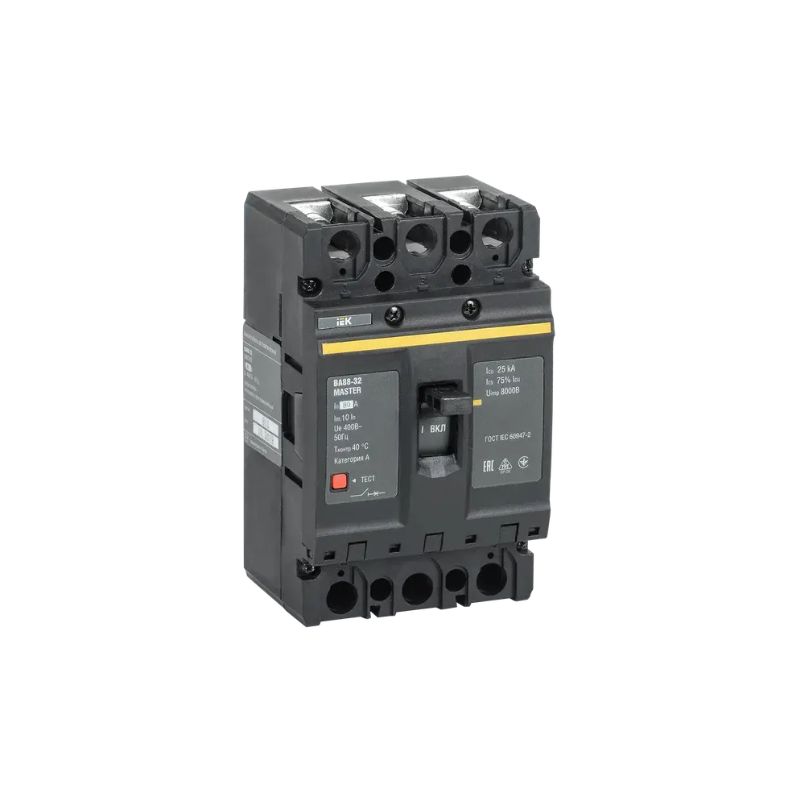

MCCB IEK KARAT VA88-32 MASTER 3P 80A 25KA

Description

Bộ ngắt mạch vỏ đúc VA88 MASTER được thiết kế để bảo vệ mạng điện khỏi dòng điện ngắn mạch, dòng điện quá tải, sụt áp không thể chấp nhận được, cũng như để dẫn dòng điện ở chế độ bình thường. Bộ ngắt mạch được sản xuất với 5 kích cỡ, được trang bị bộ nhả nhiệt từ cho dòng điện từ 16 đến 800A và bộ nhả điện tử cho dòng điện từ 125 đến 800A. Điện áp hoạt động 400/690 V. Thiết kế của bộ ngắt mạch cung cấp khả năng tự lắp đặt các thiết bị bổ sung tại địa điểm của khách hàng.

Thông số kỹ thuật

Dòng điện định mức, A	80
Số cột	3
Công suất cắt định mức Icu ở 400 V 50 Hz, kA	25
Hiệu suất	Văn phòng phẩm
Loại chuyến đi	Nhiệt, điện từ
Điện áp định danh, V	400
Loại sản phẩm/linh kiện	Bộ ngắt mạch vỏ đúc
Tổn thất năng lượng, W	75.0
Nhiệt độ vận hành, °C	-40…60
Số tiếp điểm chuyển đổi phụ trợ	0
Ổ động cơ tích hợp	Không
Loại kết nối mạch nguồn	Kết nối vít
Bảo vệ chống chạm đất toàn diện	Không
Tần số mạng, Hz	50
Chiều rộng, mm	92.0
Chiều cao, mm	164.0
Độ sâu, mm	65.0
Trọng lượng, kg	1.400
Độ cao, m	< 2000
Phạm vi cài đặt hiện tại của chuyến đi, A	10In
Phiên bản khí hậu	UHL3
Số lượng Tiếp điểm NC phụ trợ đã đóng	0
Số liên hệ mở-KHÔNG phụ trợ	0
Thiết kế nhạc cụ	Thiết bị mở rộng nhúng
Chống mòn lông, chu kỳ	< 8500
Động cơ truyền động tùy chọn	Có
Sự hiện diện của phát hành điện tử	Không
Điện áp chịu xung định mức, kV	8
Điện áp định mức, V	400…400
Điện áp cách điện định mức Ui, V	800
Dòng điện liên tục định mức Iu, A	80
Ic khả năng vô hiệu hóa tối đa của nô lệ được xếp hạng, kA	18,75
Độ ẩm không khí tương đối	50%
Thích hợp để lắp thanh ray DIN	Không
Chế độ vận hành	Dài
Với chuyến đi trực tiếp	Có
Mức độ bảo vệ – IP	IP30
Đánh giá thiết bị đầu cuối IP	IP00
Loại điều khiển	Bật công tắc
Cài đặt ngắt nhiệt, A	80
Cài đặt chuyến đi từ Im, A	10 In
Khả năng chống mài mòn điện, chu kỳ	< 2500

Ưu điểm của MCCB IEK KARAT VA88-32 MASTER 3P 80A 25KA

Kích thước nhỏ gọn.
Điện áp hoạt động lên đến 690 V.
Nhiều loại phụ kiện.
Lắp đặt ở mọi vị trí (dọc/ngang).
Tuân thủ Chỉ thị RoHS 2002/ 95 /EC, hạn chế hàm lượng các chất có hại trong sản phẩm.
Ngắt nhanh, đáng tin cậy ở dòng điện thấp, ngắt từ nhiệt ở 10In.
Cài đặt cực
