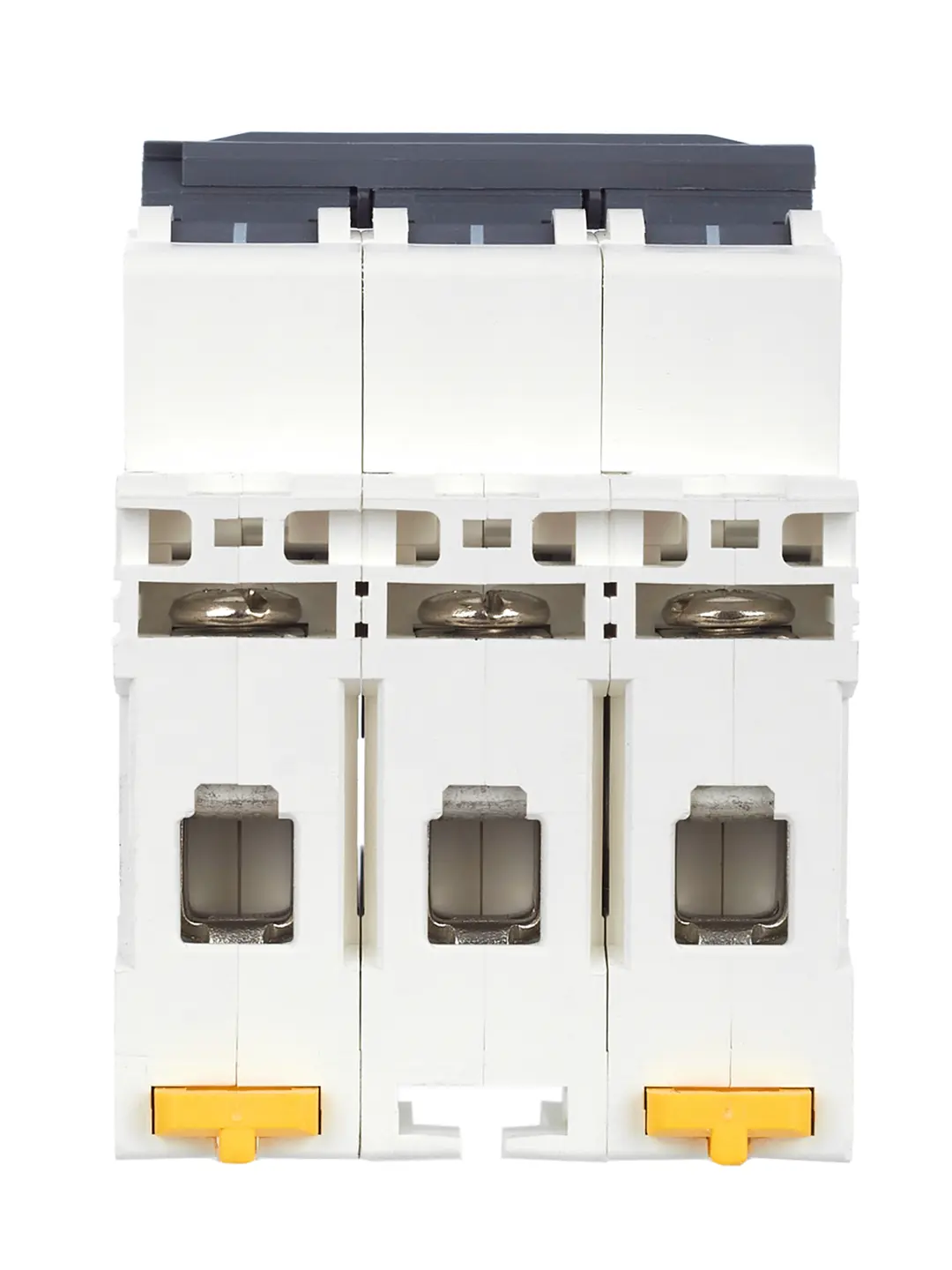

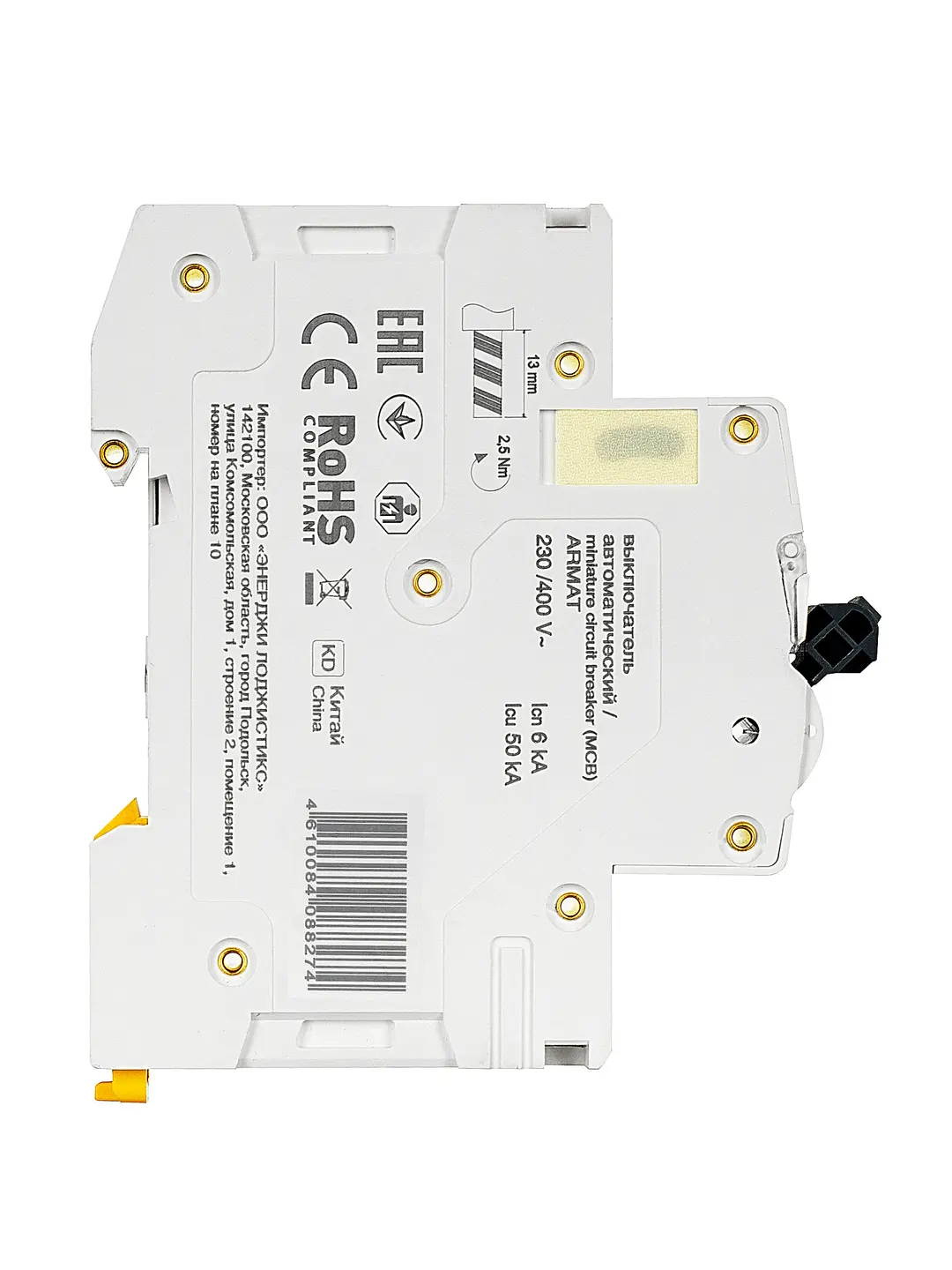

MCB IEK ARMAT M06N 3P 50A 6KA TYPE C

Description

Bộ ngắt mạch ARMAT sê-ri M06N được thiết kế để bảo vệ mạch khỏi quá tải và ngắn mạch. Phạm vi mô hình bao gồm các thiết bị có đặc tính hoạt động B, C, D và dòng điện định mức từ 0,5 đến 63 A. Khả năng ngắt định mức của bộ ngắt mạch sê-ri ARMAT M06N là 6 kA. Khả năng phá vỡ cuối cùng khác nhau tùy thuộc vào xếp hạng từ 10 đến 50 kA..

Thông số kĩ thuật

Tần số, Hz	50
Dòng điện định mức, A	50
Dòng điện định mức, A	50.0
Số cột	3
Điện áp chịu xung định mức, kV	6
Đặc tính hành trình – đường cong hiện tại	C
Loại điện áp	Biến thiên (AC)
Điện áp phụ định mức, B	400
Loại chuyến đi	Nhiệt, điện từ
Tổn thất năng lượng, W	27.0
Nhiệt độ hoạt động xung quanh, °C	-40…70
Chế độ vận hành	Long-S1
Khả năng sửa chữa	Không
Mức độ bảo vệ – IP	IP20
Phạm vi	Hộ gia đình
Kiểu lắp	Đường ray
Loại ray lắp	35×7,5
Loại kết nối	Kết nối vít
Tần số, Hz	50
Chiều rộng theo số lượng khoảng cách mô-đun	3
Khả năng chống mài mòn điện, chu kỳ	10000
Trọng lượng mỗi cột, kg	0,116
Có thể thêm thiết bị	Có
Khả năng kết nối thanh cái	PIN (pin), FORK (phích cắm)
Thời gian ngắt vùng sự cố tm, s	0,1
Lớp chống sốc điện	0
Lớp giới hạn hiện tại	3
Số cột được bảo vệ	3
Số cột điện	3
Cáp vào tối đa., mm²	25
Chống mòn lông, chu kỳ	20000
Sự tồn tại của bảo vệ chống cháy nổ	Không chống cháy nổ
Sự hiện diện của bộ nhả vi sai	Không
Sự hiện diện của sự giải phóng nhiệt	Có
Sự hiện diện của sự giải phóng điện từ	Có
Sự hiện diện của phát hành điện tử	Không
Điện áp cách điện định mức Ui, B	500
Khả năng cắt ngắn mạch định mức EN 60898 ở 230 V, kA	6.0
Khả năng cắt ngắn mạch định mức EN 60898 ở 400 V, kA	6.0
Tổng số cọc	3
Khả năng cắt đứt theo EN 60898, kA	6
Khả năng ngắt theo tiêu chuẩn IEC 60947-2, kA	10
Tắt máy trung lập	Không
